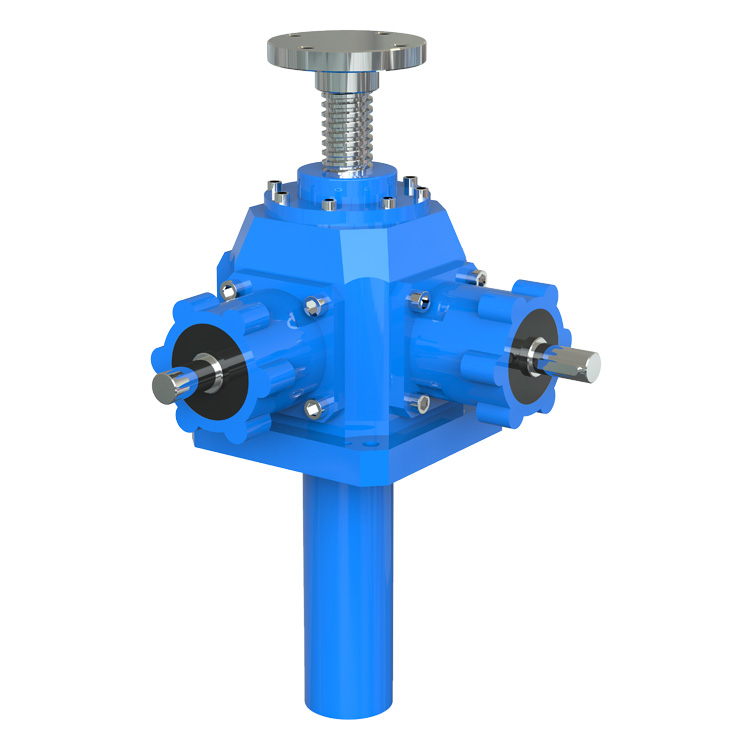

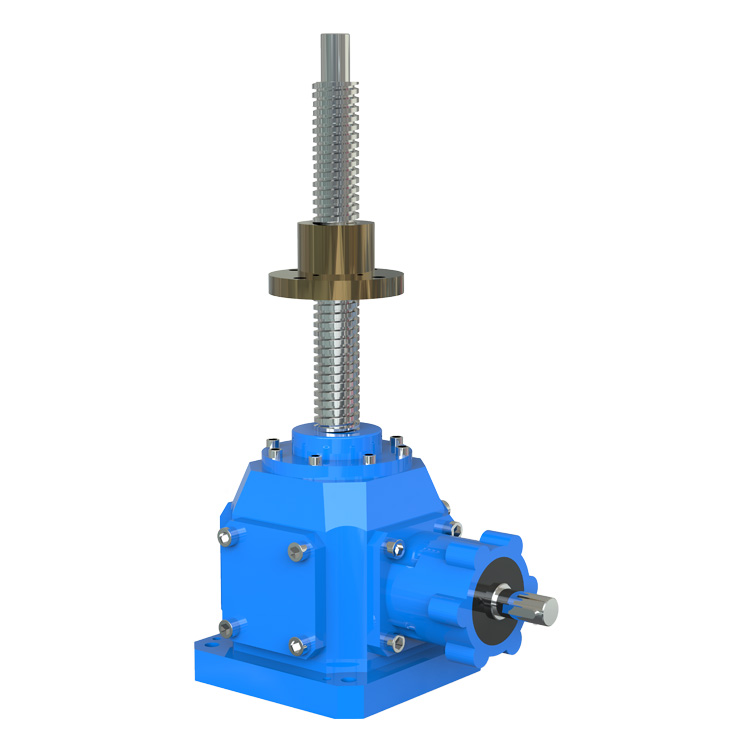

ZNL系列傘齒輪絲桿升降機具有更高升降速度、更精準定位值精度、更節能的線性運動產品。ZNL系列為螺旋傘齒輪梯形絲桿升降機，ZNL系列為螺旋傘齒輪滾珠絲桿升降機。
鵠興ZNL系列傘齒輪滾珠絲桿升降機產品介紹及特點：
絲桿升降機又稱螺旋傳動機構。它主要用來將旋轉運動變換為直線運動或?qū)⒅本€運動變換為旋轉運動。有以傳遞運動為主的如機床工作臺的進給絲杠)；也有調整零件之問相對位置的螺旋傳動機構等。?絲桿升降機有滑動摩擦機構和滾動摩擦機構之分。滑動絲杠螺母機構結構簡單，加工方便，制造成本低，具有自鎖功能，但其摩擦阻力矩大、傳動效率低。滾珠絲杠螺母機構雖然結構復雜、制造成本高，不能自鎖，但其大優點是摩擦阻力矩小、傳動效率高，精度高，系統剛度好，運動具有可逆性，使用壽命長。絲桿升降機是由蝸輪減速機和絲桿組成，其減速部件是蝸桿傳動，利用蝸桿帶動蝸輪實現減速。蝸輪相當于升降絲桿的螺母，和升降絲桿相匹配。?

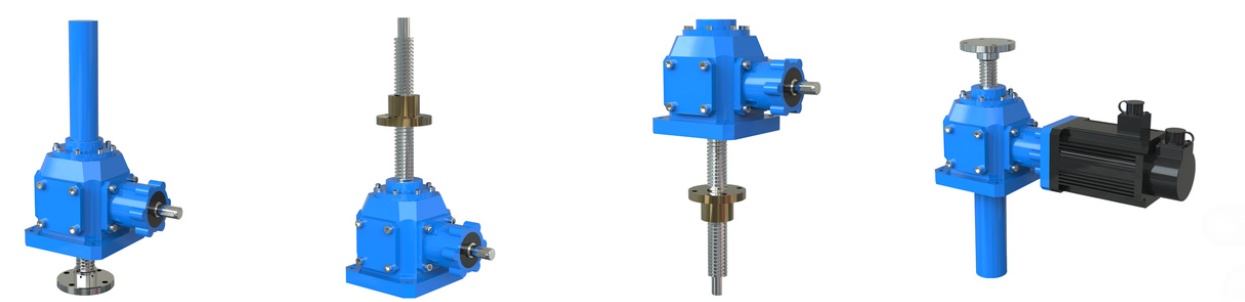

運動形式:絲桿運動/螺母運動
減速比：1:1 1:2
提升力KN 25 50 100 150 200 250 350 500

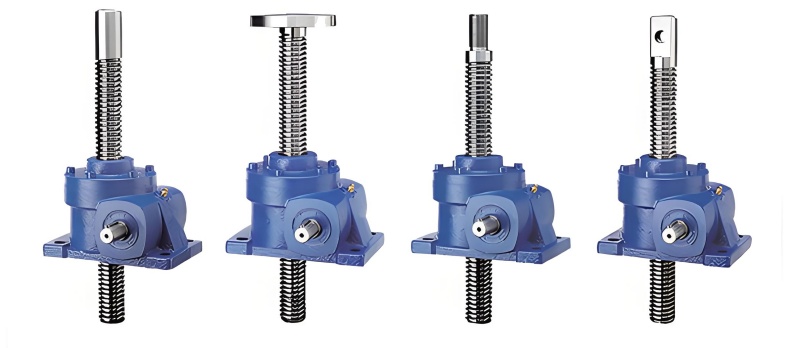

頭部形式:法蘭端、插銷端/外螺紋、球形鉸接、銷孔端

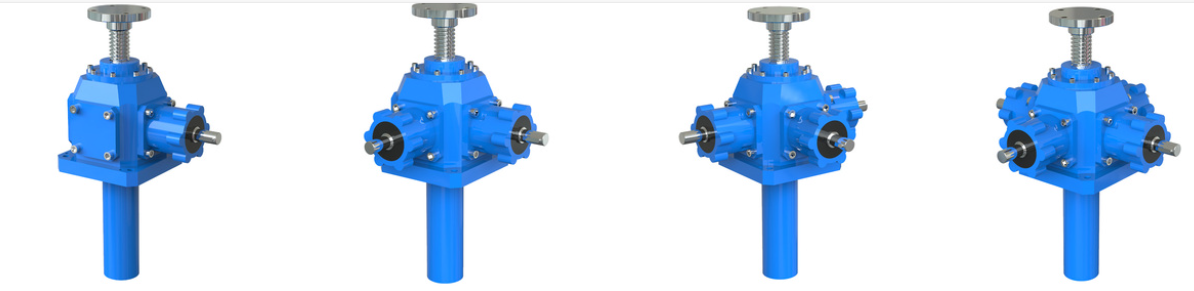

輸入形式:單軸輸入、雙軸輸入、法蘭輸入、法蘭+軸輸入
可加附件:配套電機、手搖輪、絲桿防護罩、防旋轉、螺母等
推力范圍：2.5-50噸
–行程可至8m，得考慮絲杠的穩定性及導向機構
–工作制30%，如果負載率較小，則可以適當提高工作制
–升降速度小于1500mm/min（23mm/s），特殊情況可以達到46mm/s
–效率小于33%，有自鎖功能，大減速比L1絕對自鎖
–精度定位，附加反齒隙裝置精度可至0.05mm
–絕對同步，同一電機可同時驅動多臺螺旋升降機，機械同步
–可配編碼器，限位開關，防塵罩，安全螺母，減速機，普通電機，伺服電機，不銹鋼材料等
–操作維護簡單，噪音低
